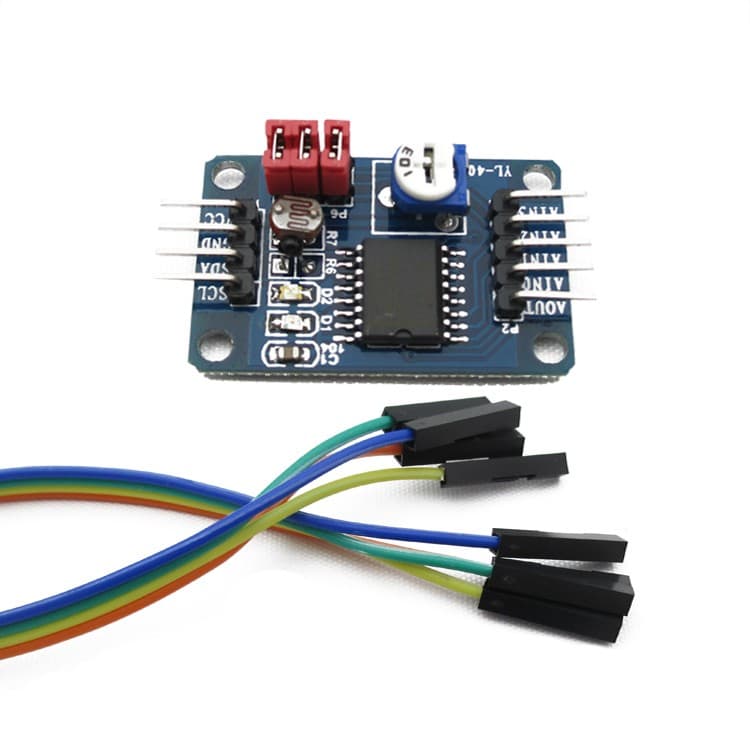

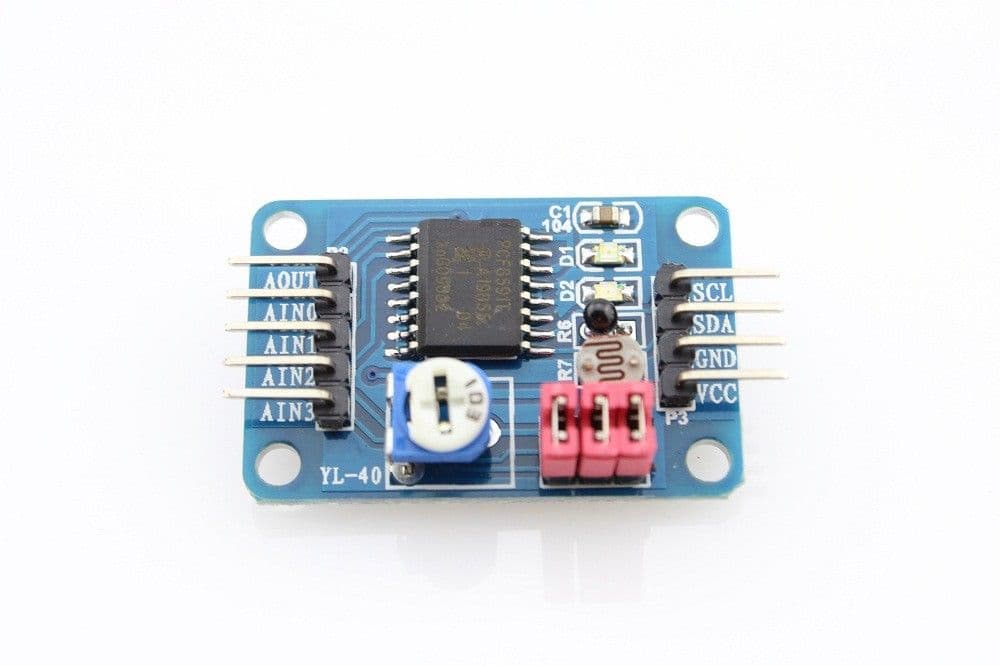

PCF8591 Module Convertisseur AD/DA

Description: Le PCF8591 est un dispositif d'acquisition de données CMOS à 8 bits monolithiquement intégré, à alimentation individuelle, à faible puissance et à 8 bits. Le PCF8591 dispose de quatre entrées analogiques, d'une sortie analogique et d'une interface de bus série I2C. Les trois broches d'adresse A0, A1 et A2 du PCF8591 peuvent être utilisées pour la programmation d'adresses matérielles, permettant d'accéder à huit appareils PCF8591 sur le même bus I2C sans avoir besoin de matériel supplémentaire. Les signaux d'adresse, de contrôle et de données de l'entrée et de la sortie du périphérique PCF8591 sont transmis de manière sérieuse via un bus bidirectionnel I2C à deux lignes. Caractéristiques: Utilisation de la puce PCF8951 Le module prend en charge l'acquisition d'entrée de tension externe 4 voies (plage d'entrée de tension 0 ~ 5V) La photorésistance intégrée au module, peut être collectée par AD valeur précise de l'intensité lumineuse ambiante Thermistance intégrée au module, vous pouvez capturer la température précise à travers la valeur AD Module intégré 1 canal 0 ~ 5V entrée d'entrée de tension (via le potentiomètre bleu pour ajuster la tension d'entrée) Le module dispose d'un indicateur d'alimentation (l'indicateur s'allume lorsque le module est alimenté) Le module a un indicateur de sortie DA, lorsque la tension d'interface de sortie du module DA atteint une certaine valeur, allumera l'indicateur de sortie de la carte DA, plus la tension est élevée, plus le témoin lumineux est lumineux. Module de taille des PCB: 3,6 cm * 2,3 cm Panneau double face standard, épaisseur 1.6mm, ouverture: 3mm, facile à réparer Instructions de module de court-circuit du module: Le module comporte trois bouchons de court-circuit, respectivement, comme suit: P4 connecté au capteur de court-circuit P4, sélectionnez le circuit d'accès à la thermistance P5 connecté au capteur de court-circuit P5, sélectionnez le circuit d'accès à la résistance photosensible P6 connecté au capuchon de court-circuit P6, sélectionnez le circuit d'accès à la tension réglable 0-5V
