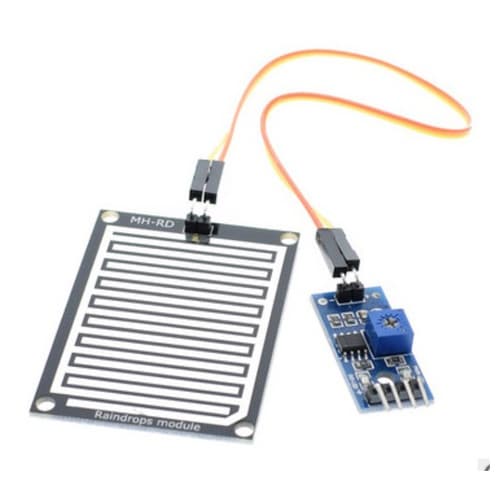

Capteur de Pluie

Description du produit 1. Dimension du panneau de carte PCB: 3.2 cm X 1.4 cm 2. Tension: 3.3 V ~ 5 V 3. La sortie sous la forme: sorties de commutation numérique (0 et 1) et sortie de tension AO analogique 4. La sortie du comparateur, signal propre, bonne forme d'onde, la capacité de conduite est forte, pour plus de 15 mA 5. le capteur utilise le double matériau FR-04 de haute qualité, une grande surface de 5.5*4.0 CM, un traitement du nickelage et de la surface, une lutte contre l'oxydation, une conductivité électrique et une performance supérieure. 6. Un trou de boulon fixe pour une installation facile 7. La sensibilité peut être ajustée via un potentiomètre 8. Panneau avec trous de positionnement pour faciliter l'installation 9. Comparateur de tension large LM393 Comment utiliser 1. connecté à l'alimentation 5 V, le voyant d'alimentation, le panneau de capteur n'est pas des gouttelettes d'eau, la sortie est élevée, l'interrupteur s'éteint, tombe sur une goutte d'eau, faire la sortie est faible, le voyant lumineux interrupteur, 2. Balayez les gouttelettes d'eau ci-dessus, est retourné à l'état élevé de sortie. 3. La sortie analogique AO peut être connectée au port AD du microcontrôleur pour détecter la taille des chutes de pluie ci-dessus. 4. Les sorties numériques TTL peuvent également être connectées au microcontrôleur pour détecter la pluie. Mode de connexion 1. VCC: alimentation positive (3-5 V) 2. GND: alimentation négative 3. DO: sortie de signal de commutation TTL 4. AO: sortie de signal analogique
