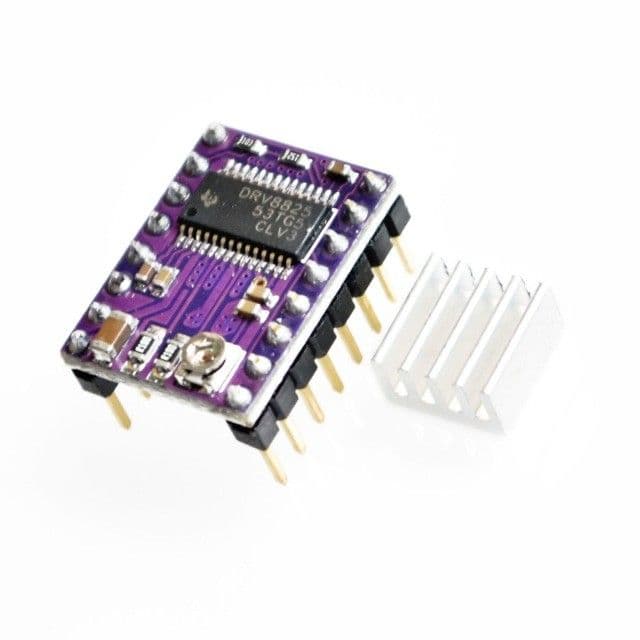

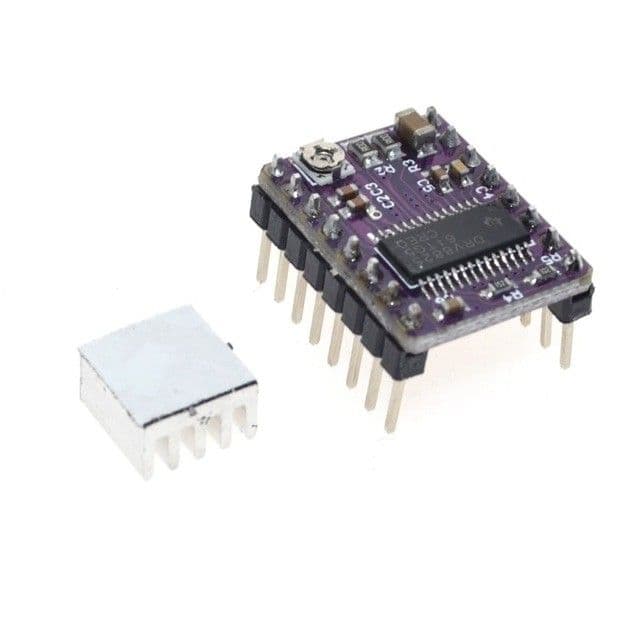

3D Stepstick Drv8825 Pilote du moteur pas à pas Reprap 4 carte PCB

Description: Le conducteur de conducteur de moteur pas à pas DRV8825 est une carte de panne pour le conducteur de moteur pas à pas bipolaire DRV8825 de TI. Le module dispose d'un brochage et d'une interface qui sont presque identiques à ceux de nos supports de pilotes à moteur pas à pas A4988, de sorte qu'il peut être utilisé comme remplacement de remplacement plus performant pour ces cartes dans de nombreuses applications. Le DRV8825 dispose d'une limitation de courant réglable, d'une protection contre les surintensités et de surintensité, et des résolutions de six microstep (jusqu'à 1/32-étape). Il fonctionne de 8,2 à 45 V et peut fournir jusqu'à environ 1,5 A par phase sans dissipateur de chaleur ou débit d'air forcé (évalué jusqu'à 2,2 A par bobine avec un refroidissement supplémentaire suffisant). Caractéristiques: 1. Interface simple de contrôle de pas et de direction 2. Six résolutions d'étapes différentes: étape intégrale, demi-étape, 1/4-step, 1/8-step, 1/16-step et 1/32-step 3. Peut interagir directement avec les systèmes 3.3 V et 5 V 4. Arrêt thermique de surchauffe, arrêt de surintensité et verrouillage sous tension 5. Protection contre les courts-pieds et les courts-circuits 6. PCB en cuivre de 4 couches et 2 oz pour une meilleure dissipation de chaleur 7. Plaque de sol soudée exposée sous l'IC du conducteur au bas de la PCB 8. La taille, le brochage et l'interface du module correspondent à ceux de nos transporteurs de pilote de moteur pas à pas A4988 à plus d'égards (voir le bas de cette page pour plus d'informations) 9. Le contrôle de courant réglable vous permet de régler la sortie de courant maximal avec un potentiomètre qui vous permet d'utiliser des tensions au-dessus de la tension nominale de votre moteur pas à pas pour obtenir des vitesses plus élevées 10. Contrôle de coupure intelligent qui sélectionne automatiquement le mode de désintégration actuel correct (décomposition rapide ou décroissance lente) 11. tension d'alimentation maximale de 45 V 12. Régulateur intégré (pas d'alimentation de tension logique externe nécessaire)
