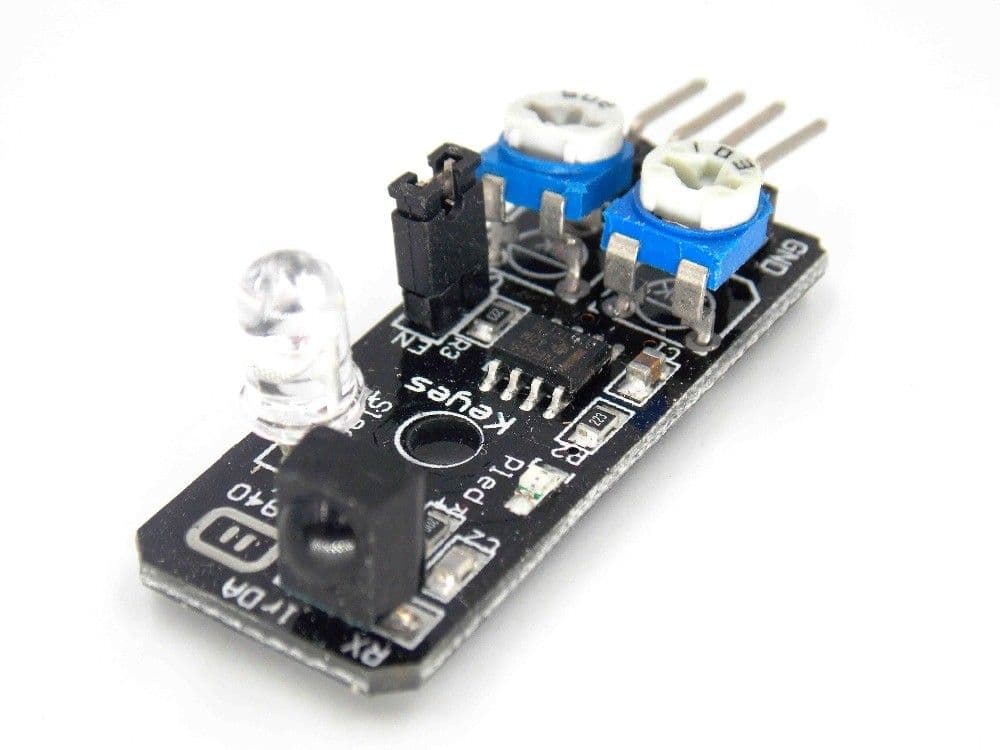

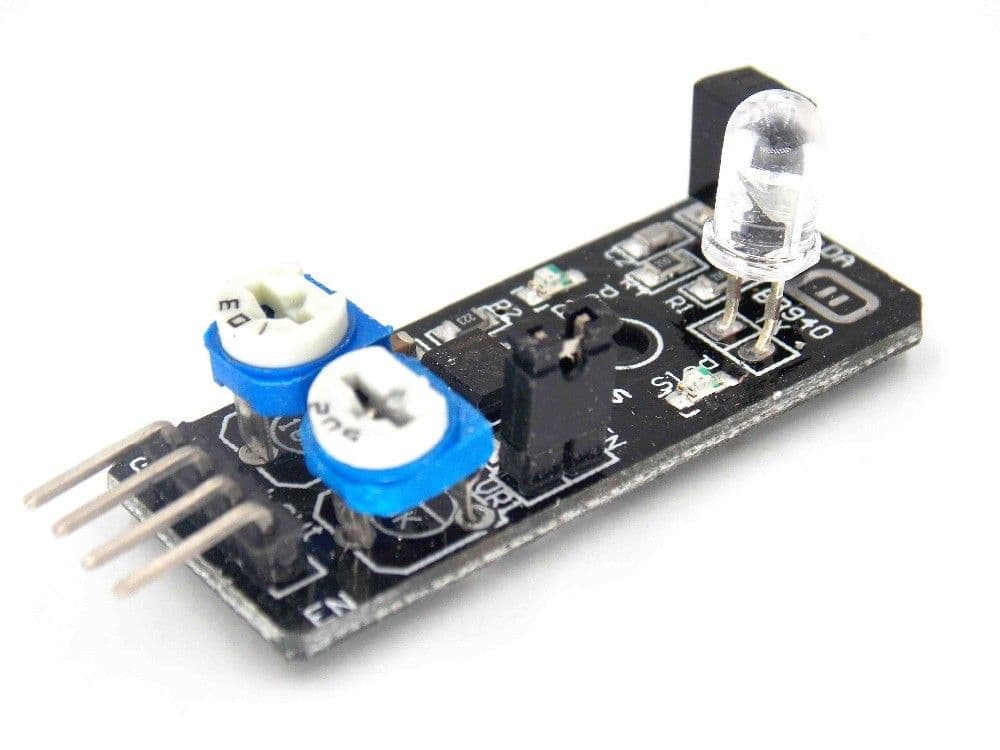

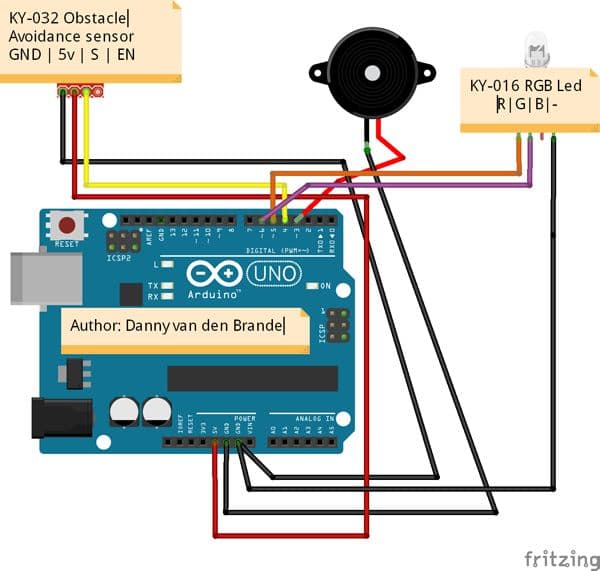

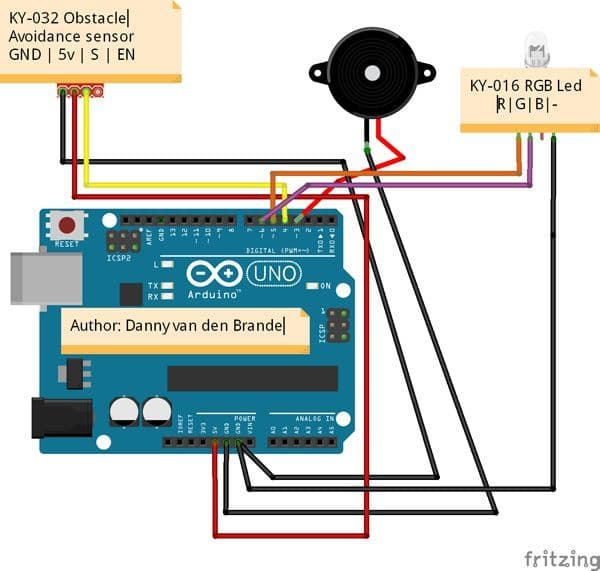

4pin الأشعة تحت الحمراء عقبة تجنب الاستشعار وحدة IR-08H

وصف: تم تصميم وحدة مستشعر تجنب العوائق بالأشعة تحت الحمراء IR-08H ل Arduino المستخدمة في صناعة السيارات النموذجية. ويمكن توصيله ب MCU (على سبيل المثال 8051). يصدر جهاز إرسال IR LED ضوء الأشعة تحت الحمراء ، ويعكس الكائن هذا الضوء. عندما تنعكس موجات الضوء المرسلة مرة أخرى بواسطة الجسم ، سيستقبل أنبوب الاستقبال موجات الأشعة تحت الحمراء المنعكسة. يتكون مستشعر العوائق هذا من دائرة مقارنة مدمجة تقوم بالمعالجة الإضافية للإشارة. يوضح مؤشر LED الأخضر حالة عمل المستشعر. بينما يضيء مؤشر LED للعائق عند اكتشاف أي عائق أو عائق. تعمل وحدة مستشعر الأشعة تحت الحمراء لتجنب العوائق بالأشعة تحت الحمراء بشكل جيد مع المتحكمات الدقيقة بمستوى 3.3 إلى 5 فولت. في ظل الحالة العادية ، يشير إخراج المستشعر إلى حالة عالية. عند اكتشاف أي عائق أو عقبة ، تتحول الإشارة الرقمية الناتجة إلى إشارة منطقية منخفضة المستوى. يساعد مقياس الجهد المتغير الموجود على متن الطائرة على الضبط الدقيق على نطاق التشغيل ، مع نطاق المسافة الفعال من 2 سم إلى 40 سم مع قدرة جيدة على مقاومة التشويش. عند التمكين ، يكون طرف EN مساويا ل "1" عندما لا يعمل المستشعر ، بينما يشير يساوي "0" إلى العمل. هذا المستشعر مثالي لتجنب عوائق السيارة الذكية ، وتتبع الخط بالأبيض والأسود ، ومكافحة السقوط ، وعدادات المنتج ، وخطوط القطع ، واكتشاف مستوى السائل. علاوة على ذلك ، فإن هذا المستشعر المصنوع من خطوط سوداء وبيضاء تتبع السيارة يعمل بدون خط أسود على ورق أبيض ، متوفر في الخرسانة. يستخدم مقياس جهد ضبط التردد لتنظيم تردد الموجة الحاملة لأنبوب الأشعة تحت الحمراء ، لأن مستقبل الخلط هو 38 كيلو هرتز خاصة عندما يكون تردد الموجة الحاملة هو الأكثر حساسية. يتم نقل المقاومات 502 في اتجاه عقارب الساعة (أنبوب الإطلاق عند أقصى سطوع) ، ثم عند مقاومة نغمة الجدار الأبيض 103. ونقلها إلى مسافة الاستشعار من أجل أن يضيف المستشعر أبسط حالة. جهاز استقبال انبعاث الأشعة تحت الحمراء IR-08H لاردوينو على متن الطائرة مع جهاز استقبال الأشعة تحت الحمراء HS0038B HS38B جهد التشغيل: 3 فولت - 5.5 فولت نطاق الكشف: 2 سم - 40 سم مستوى الإخراج: مستوى منطقي منخفض عند اكتشاف عقبة العمل الحالي: 20mAh درجة حرارة العمل: -10'C ~ + 50'C واجهة IO: 4 خطوط (-/+/S/EN) إشارة الخرج: مستوى TTL ضبط الوضع: تنظيم المقاومة المتعددة زاوية فعالة: 35 درجة الحجم: 4.5 * 1.1cm (تقريبا) سهل التجميع والاستخدام مؤشر الكشف على متن الطائرة دبوس اتصال اللوحة: 4 دبابيس مقبض مضبوط مسبقا لضبط نطاق المسافة بدقة
